Usine statique d’asphalte en lot
Centrale d’asphalte à 40-400 TPH à haut rendement et à faible coût
- Configuration optionnelle sur demande du client
- Faible coût et maintenance réduite
- Choix entre conception environnementale conteneurisée ou standard
- Brûleur flexible – mazout/gaz/charbon
- Commande entièrement automatisée
- Protection d’arrêt d’urgence
Une meilleure centrale d’asphalte à faible coût et haute performance pour les entrepreneurs en asphalte et les entreprises de construction. Nos centrales d’enrobés composites et à chaud répondent à toutes les normes techniques des projets de routes nationales, aéroportuaires et autoroutières.

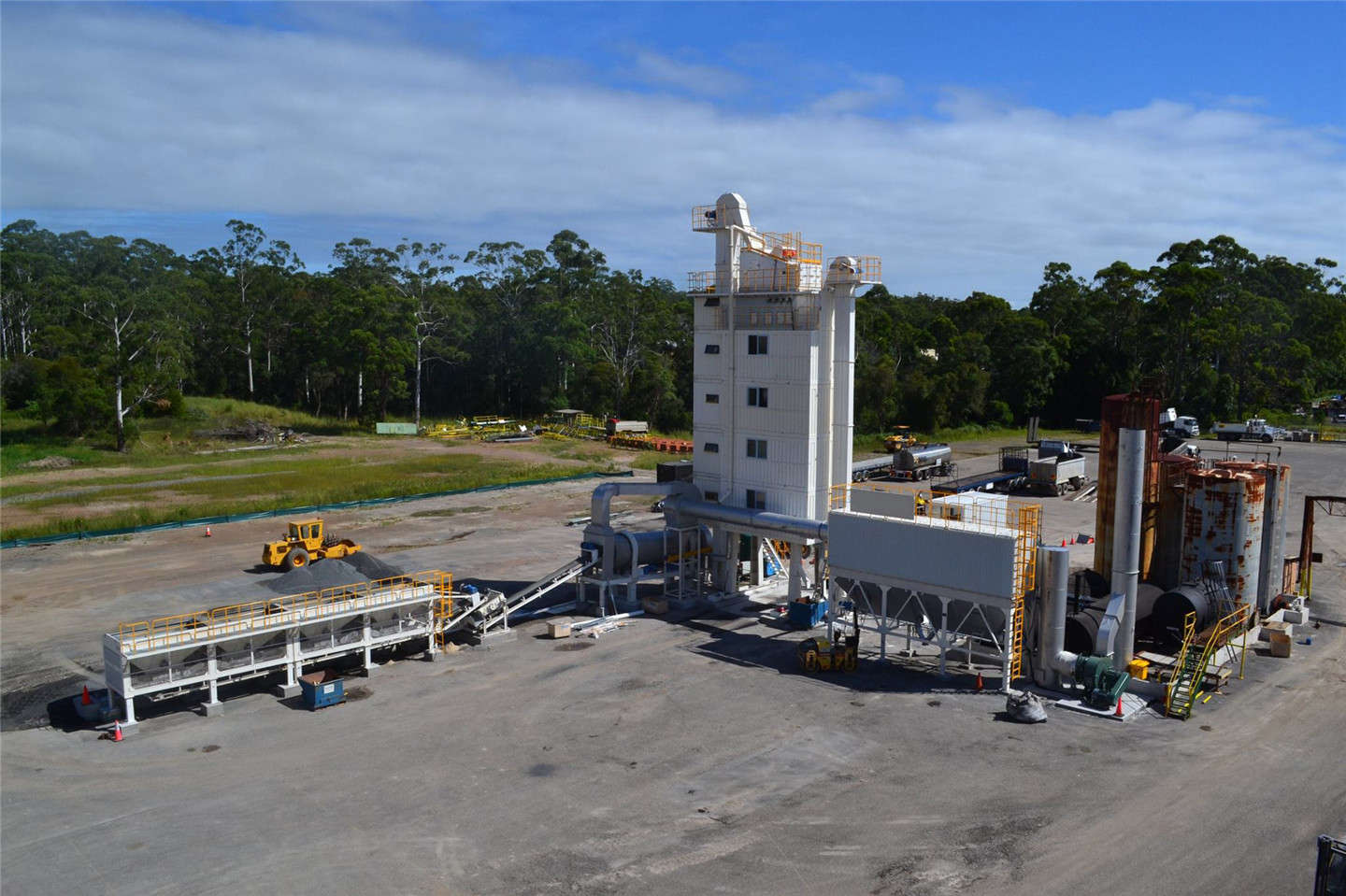

Voir comment fonctionne l’usine d’asphalte de Santai sur place
Caractéristiques
Unité d’alimentation froide
Le système d’alimentation à froid se compose de bandes de déchargement et de bandes collectrices d’agrégats. La vitesse de la courroie est ajustée par l’entraînement AC et l’inverseur. Le bac à sable est équipé d’un vibrateur pour éviter le blocage dans la centrale d’asphalte.

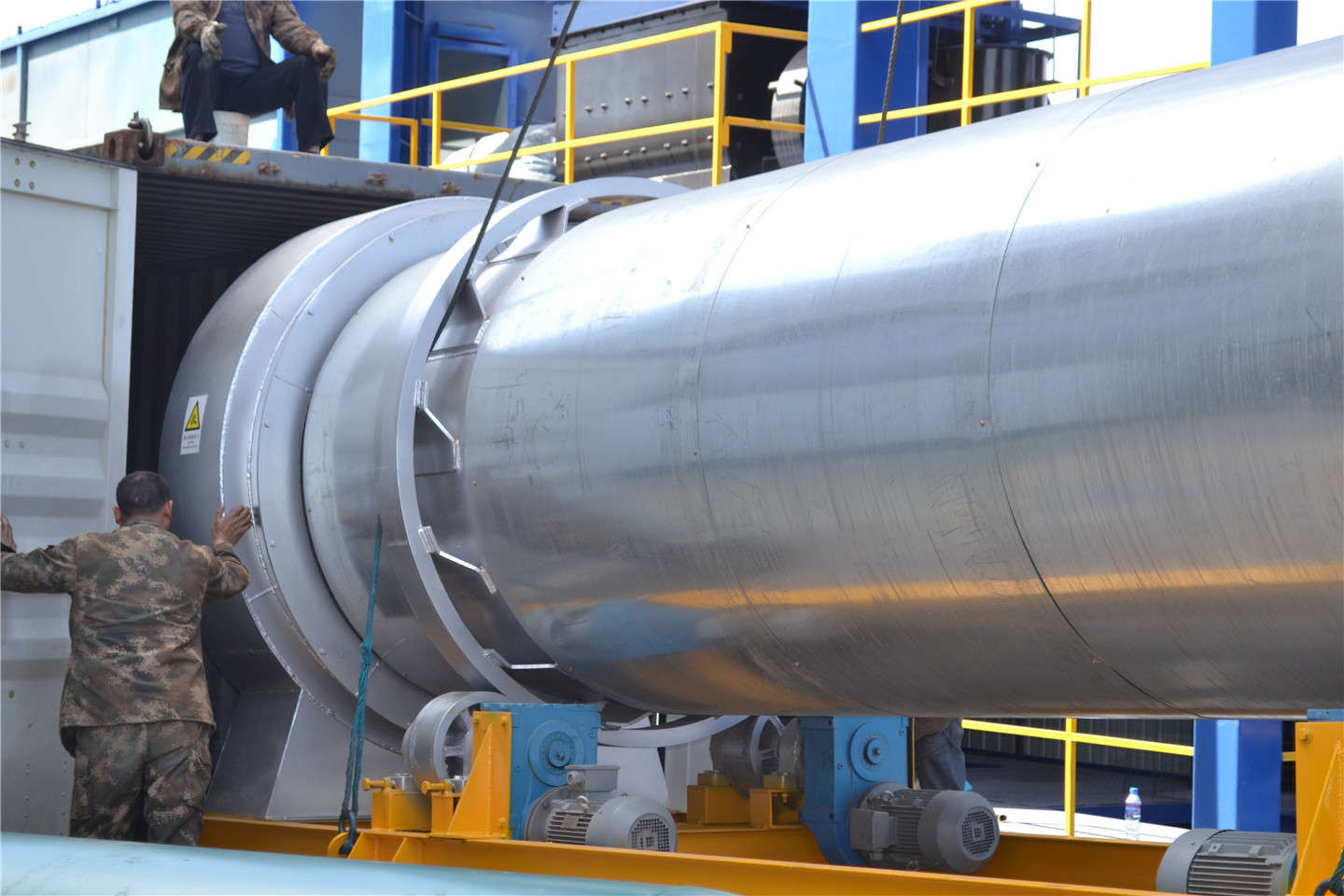

Tambour de séchage
Les 4 motoréducteurs entraînent le tambour à vitesse constante, avec une isolation thermique de 50 mm à l’extérieur du tambour. Maintient la température à l’intérieur et assure que le séchage complet est effectué dans la centrale d’asphalte.

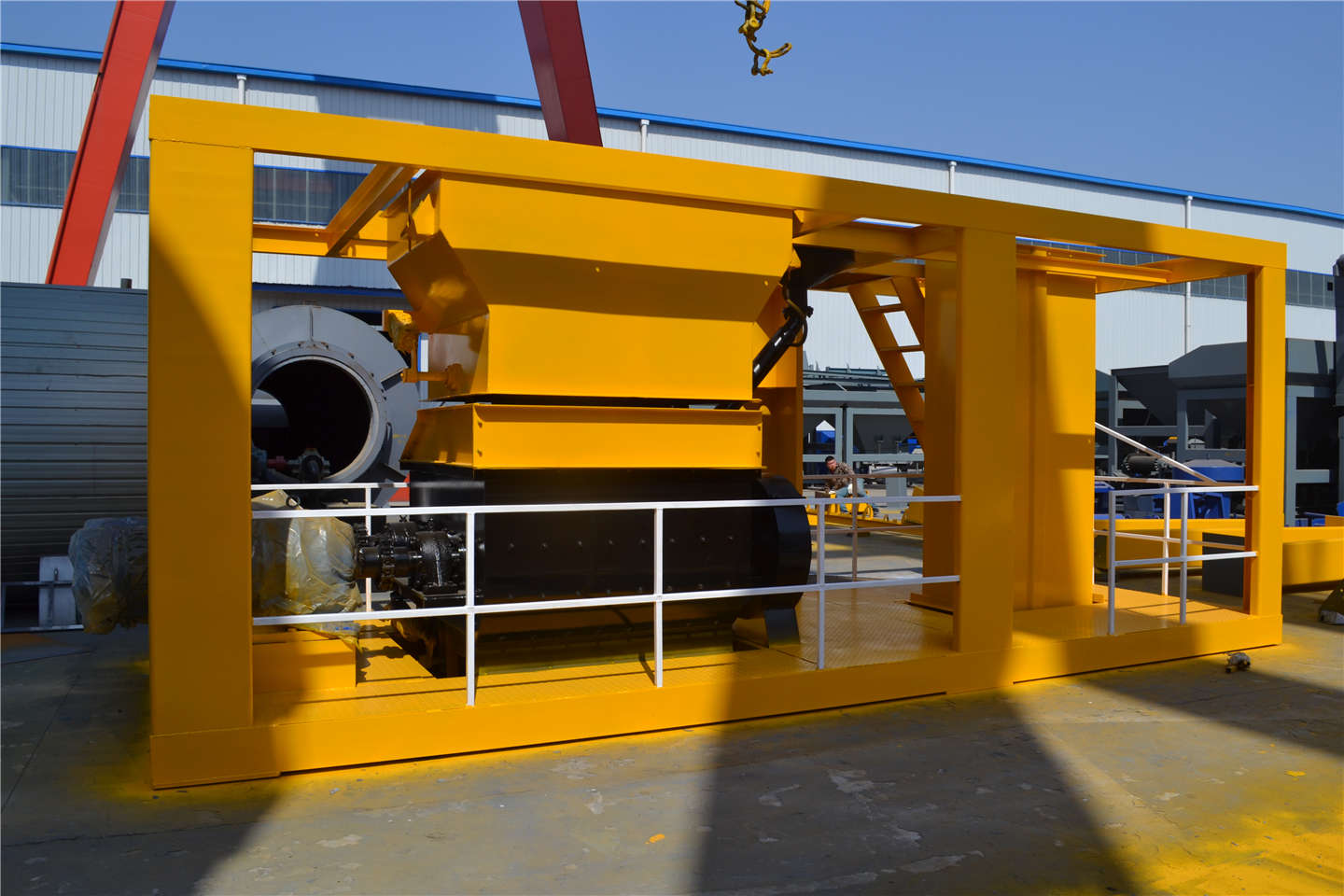

Mélangeur à deux arbres
Mélangeur avec deux axes, entraînés par 2 moteurs séparés dans toute la centrale d’asphalte. Les agrégats et les autres matériaux se mélangent adéquatement à l’intérieur.
Tamis
Le tamis est composé de 4 couches et d’une chambre de mélange dans l’ensemble des centrales d’asphalte en lot. Le vibrateur agite le tamis. Après la pesée, les agrégats de différentes tailles entrent ensemble dans la chambre de mélange.
Approvisionnement en bitume
Le système de chauffage à l’huile thermique maintient le bitume au chaud. L’huile chaude passe par les tuyaux à l’intérieur de la trémie de bitume pour maintenir la température standard du bitume à la demande.
Dépoussiéreur
Il y a des centaines de filtres à manches NOMEX à l’intérieur. Les manches filtrantes retiennent la poussière lorsqu’elles pénètrent à l’intérieur par le vent. Fonctionne particulièrement bien dans les centrales d’asphalte à chaud.
Options
| Options |
| Isolation thermique sur le tambour du sécheur à granulats |
| Options de revêtement environnemental pour les centrales d’asphalte à chaud |
| Option de haut niveau pour l’intégration d’un stockage de matériaux mélangés |
| Brûleurs à mazout, à gaz ou à combustibles multiples |
| Autres systèmes d’additifs pour fibres |
Spécifications techniques
| Unités | LB500 | LB800 | LB1000 | |
|---|---|---|---|---|
| Capacité de la centrale | ||||
| Capacité | TPH | 40 | 64 | 80 |
| Alimentation froide | ||||
| Capacité de la trémie | m³ | 4 | 5.5 | 7.5 |
| Largeur de la trémie de chargement | M | 3 | 3 | 3 |
| Longueur de bande d'alimentation | MM | 3,400 | 3,400 | 3,400 |
| Largeur de bande | MM | 500 | 500 | 500 |
| Entraînement d'alimentation à courroie | KW | 1.5*4 | 1.5*4 | 1.5*4 |
| Vibrateur monté sur trémie de sable | YES | YES | YES | |
| Largeur du convoyeur | MM | 500 | 600 | 600 |
| Entraînement de convoyeur | KW | 4*2 | 4*2 | 4*2 |
| Séchoir à granulats | ||||
| Diamètre du tambour de séchage | MM | 1,200 | 1,200 | 1,600 |
| Longueur du tambour du sécheur | MM | 5,200 | 6,300 | 6,800 |
| Entraînement du séchoir | KW | 11 | 22 | 7.5*4 |
| Capacité de séchage | TPH | 60 | 80 | 100 |
| Brûleur (huile) | ||||
| Capacité | KG/H | 600 | 800 | 1000 |
| Moteur de pompe à carburant | KW | 4 | 4 | 4 |
| Moteur de soufflerie d'air | KW | 8 | 11 | 15 |
| Élévateur à pierres chaudes, tamis et section de mélange | ||||
| Capacité de l’élévateur | TPH | 60 | 80 | 100 |
| Entraînement de l’élévateur | KW | 7.5 | 7.5 | 7.5 |
| Plateaux de criblage | NO. | 4+1 | 4+1 | 4+1 |
| Lecteur d'écran | m³ | 5.5 | 5.5 | 4*2 |
| Capacité de la trémie de pesée d'agrégats | KG | 700 | 800 | 1000 |
| Capacité de la trémie de pesage du bitume | KG | 40 | 150 | 200 |
| Capacité de la trémie de pesée de remplissage | KG | 70 | 200 | 200 |
| Capacité du mélangeur à palettes | KG | 600 | 800 | 1000 |
| Entraînement du mélangeur à palettes | KW | 22 | 15*2 | 18.5*2 |
| Unités | LB1200 | LB1500 | LB2000 | |
|---|---|---|---|---|
| Capacité de la centrale | ||||
| Capacité | TPH | 100 | 120 | 160 |
| Alimentation froide | ||||
| Capacité de la trémie | m³ | 8 | 8 | 9 |
| Largeur de la trémie de chargement | M | 3 | 3 | 3 |
| Longueur de bande d'alimentation | MM | 3,400 | 3,400 | 3,400 |
| Largeur de bande | MM | 500 | 500 | 500 |
| Entraînement d'alimentation à courroie | KW | 2.2*4 | 2.2*4 | 2.2*5 |
| Entraînement d'alimentation à courroie | YES | YES | YES | |
| Largeur du convoyeur | MM | 600 | 600 | 650 |
| Entraînement de convoyeur | KW | 5.5*2 | 5.5*2 | 5.5*2 |
| Séchoir à granulats | ||||
| Diamètre du tambour de séchage | MM | 1,800 | 1,800 | 2,200 |
| Longueur du tambour du sécheur | MM | 8,000 | 8,000 | 8,500 |
| Entraînement du séchoir | KW | 11*4 | 11*4 | 15*4 |
| Capacité de séchage | TPH | 120 | 140 | 200 |
| Brûleur (huile) | ||||
| Capacité | KG/H | 1000 | 1200 | 2000 |
| Moteur de pompe à carburant | KW | 4 | 4 | 4 |
| Moteur de soufflerie d'air | KW | 19 | 22 | 22 |
| Élévateur à pierres chaudes, tamis et section de mélange | ||||
| Capacité de l’élévateur | TPH | 120 | 140 | 180 |
| Entraînement de l’élévateur | KW | 11 | 11 | 15 |
| Plateaux de criblage | NO. | 4+1 | 4+1 | 5+1 |
| Lecteur d'écran | m³ | 11 | 11 | 15 |
| Capacité de la trémie de pesée d'agrégats | KG | 1200 | 1500 | 2000 |
| Capacité de la trémie de pesage du bitume | KG | 200 | 200 | 200 |
| Capacité de la trémie de pesée de remplissage | KG | 200 | 200 | 300 |
| Capacité du mélangeur à palettes | KG | 1200 | 1500 | 2000 |
| Entraînement du mélangeur à palettes | KW | 22*2 | 30*2 | 37*2 |
| Unités | LB2500 | LB3000 | LB4000 | |
|---|---|---|---|---|
| Capacité de la centrale | ||||
| Capacité | TPH | 200 | 240 | 320 |
| Alimentation froide | ||||
| Capacité de la trémie | m³ | 9 | 10 | 10 |
| Largeur de la trémie de chargement | M | 3 | 3 | 3 |
| Longueur de bande d'alimentation | MM | 3,400 | 3,700 | 3,700 |
| Largeur de bande | MM | 500 | 650 | 650 |
| Entraînement d'alimentation à courroie | KW | 2.2*5 | 3*5 | 3*5 |
| Vibrateur monté sur trémie de sable | YES | YES | YES | |
| Largeur du convoyeur | MM | 650 | 800 | 800 |
| Entraînement de convoyeur | KW | 5.5*2 | 11*2 | 11*2 |
| Séchoir à granulats | ||||
| Diamètre du tambour de séchage | MM | 2,200 | 2,800 | 2,800 |
| Longueur du tambour du sécheur | MM | 9,000 | 9,000 | 11,000 |
| Entraînement du séchoir | KW | 15*4 | 22*4 | 30*4 |
| Capacité de séchage | TPH | 220 | 260 | 340 |
| Brûleur (huile) | ||||
| Capacité | KG/H | 1500 | 1800 | 2400 |
| Moteur de pompe à carburant | KW | 6 | 6 | 6 |
| Moteur de soufflerie d'air | KW | 45 | 55 | 75 |
| Élévateur à pierres chaudes, tamis et section de mélange | ||||
| Capacité de l’élévateur | TPH | 220 | 260 | 340 |
| Entraînement de l’élévateur | KW | 19 | 22 | 30 |
| Plateaux de criblage | NO. | 5+1 | 5+1 | 5+1 |
| Lecteur d'écran | m³ | 15 | 15*2 | 22*2 |
| Capacité de la trémie de pesée d'agrégats | KG | 2800 | 3000 | 4000 |
| Capacité de la trémie de pesage du bitume | KG | 200 | 300 | 300 |
| Capacité de la trémie de pesée de remplissage | KG | 300 | 300 | 400 |
| Capacité du mélangeur à palettes | KG | 2500 | 3000 | 4000 |
| Entraînement du mélangeur à palettes | KW | 45*2 | 45*2 | 55*2 |
